Combinaciones en las pastillas Humbucker
Las pastillas humbucker han sido un elemento clave en el mundo de la guitarra eléctrica desde su innovadora creación en 1955 por el empleado de Gibson Guitar, Seth Lover. Estas pastillas revolucionarias no solo ofrecieron una solución al molesto zumbido que plagaba las pastillas de guitarra tradicionales, sino que también introdujeron una nueva dimensión de tonos y posibilidades sonoras. Para entender estas pastillas, vamos a tener en cuenta dos propiedades de las mismas, la polaridad magnética y el devanado de las bobinas, en cuatro posibles combinaciones diferentes.
| Combinación | Polaridad | Devanados de Bobina | Salida | Cancelación de «Hum» |
| 1 | Misma | Misma | Fuerte | No |
| 2 | Opuesta | Opuesta | Fuerte | Si |
| 3 | Misma | Opuesta | Débil | Si |
| 4 | Opuesta | Misma | Débil | No |

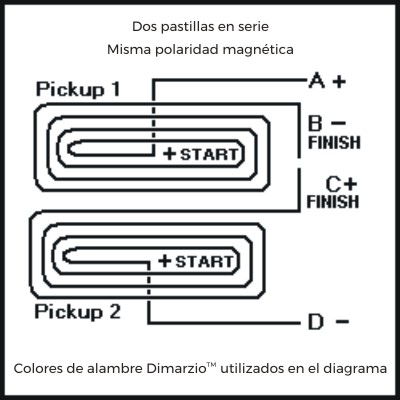

Combinación 1: Combinación de Humbucker Clásica
Esta combinación de polaridad en serie representa el método tradicional de cableado de pastillas que se ha utilizado desde los primeros días de la guitarra eléctrica. Aunque es efectivo, su principal inconveniente es el zumbido. Las pastillas de guitarra están enrolladas con mucho alambre, lo que crea una «antena» que puede captar interferencias electromagnéticas, especialmente el zumbido de la corriente alterna de 60 ciclos. Sin embargo, muchos guitarristas han aprendido a convivir con este problema mediante la evasión de equipos eléctricos y la orientación de la guitarra para minimizar el ruido.
Combinación 2: La Invención que Cambió el Juego
El intento más exitoso en la reducción del ruido de las pastillas es el fruto del genio creativo de Seth Lover en 1955. Esta fue la creación de la pastilla humbucker, que marcó un hito en la historia de la guitarra eléctrica.

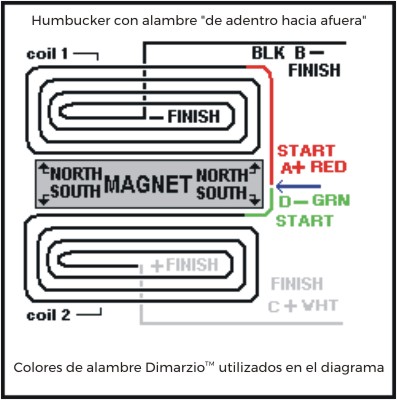

Las pastillas humbucker consisten en dos pastillas individuales colocadas una al lado de la otra, cada una con un bobinado y polaridad magnética invertidos. Aunque las pastillas humbucker pueden tener más de un imán, veamos un ejemplo con uno sólo:
Fuente: www.1728.com
El imán tiene su polaridad en los bordes en lugar de hacerlo en los extremos, así la fuerza magnética se mantiene constante en toda la superficie, y evitando problemas de volumen en las cuerdas. Además conseguimos que las dos bobinas tengan polaridades magnéticas opuestas.
Todo esto hace que se elimine eficazmente el zumbido no deseado, ofreciendo un sonido más brillante, limpio y potente.
Fuente: www.1728.com

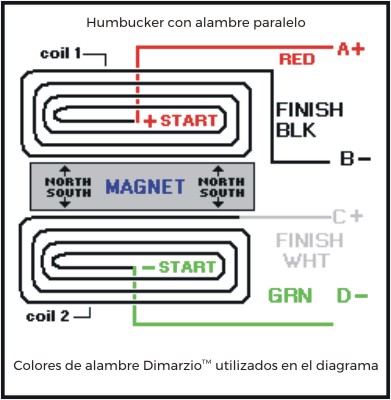

Combinación 3: Un giro inesperado
Cuando pensamos en pastillas humbucker, tendemos a imaginar polaridades magnéticas opuestas. Sin embargo, la combinación 3 desafía esta noción al presentar dos pastillas con polaridades magnéticas similares pero con bobinados opuestos. Básicamente, tenemos un circuito en el que el zumbido y la señal de la guitarra se cancelan. La señal de la guitarra no se cancela al 100% (al igual que el zumbido tampoco se cancela al 100%) y, por lo tanto, la señal de la guitarra se ha reducido a un sonido débil, delgado y chirriante «fuera de fase».
Este enfoque único ofrece una variedad de sonidos intrigantes, especialmente cuando se utilizan las pastillas del mástil y del puente.
Fuente: www.1728.com
Combinación 4: La advertencia
Por último, la combinación 4 es un recordatorio de lo que no se debe hacer. Al intentar crear una pastilla humbucker con polaridades magnéticas opuestas pero bobinados idénticos, nos encontramos con una señal de guitarra débil y un zumbido persistente. Si cablearas una pastilla humbucker fuera de fase, este sería el resultado. Es una lección importante sobre la importancia de comprender las complejidades de la electrónica de la guitarra.
Ejemplos de pastillas humbucker:
En resumen, las pastillas humbucker ofrecen una amplia gama de posibilidades sonoras, desde el clásico rock hasta el jazz suave. Al comprender las cuatro combinaciones principales, los guitarristas pueden aprovechar al máximo su equipo y desbloquear un mundo de creatividad musical. ¡Experimenta con estas combinaciones y descubre tu propio tono único!
